منبع تغذیه سیستم اعلام حریق
سیستم های اعلام حریق یکی از مهم ترین اجزای ایمنی در هر ساختمان هستند. این سیستم ها برای شناسایی به موقع حریق و هشدار به ساکنان طراحی شدهاند و نقش حیاتی در حفاظت از جان و مال افراد ایفا میکنند. اما بدون یک منبع تغذیه قابل اعتماد، حتی پیشرفته ترین سیستم های اعلام حریق نیز در شرایط اضطراری ممکن است ناکارآمد شوند. در این مقاله، به بررسی انواع منبع تغذیه سیستم اعلام حریق، شامل باتری های پشتیبان، ژنراتور های اضطراری، و سیستم های منبع تغذیه اضطراری ذخیره انرژی (SEPSS) میپردازیم. همچنین، نحوه محاسبه ظرفیت باتری بر اساس استاندارد های NFPA و نکات کلیدی برای نصب و نگهداری این سیستم ها را توضیح خواهیم داد.
اهمیت منبع تغذیه در سیستمهای اعلام حریق
سیستم های اعلام حریق باید در هر زمان، حتی در صورت قطع برق شهری، به طور مداوم فعال باشند. یک منبع تغذیه پایدار تضمین میکند که دتکتورهای اعلام حریق، آژیرها، و سیستمهای ارتباطی صوتی اضطراری (EVACS) در مواقع بحرانی بهدرستی عمل کنند. بدون پشتیبانی منبع تغذیه، خطر تأخیر در هشدار دهی یا از کار افتادن سیستم وجود دارد که میتواند عواقب جبران ناپذیری داشته باشد
چرا منبع تغذیه قابل اعتماد حیاتی است؟
- عملکرد بیوقفه: سیستم اعلام حریق باید 24 ساعته فعال باشد.
- پشتیبانی در شرایط اضطراری: در صورت قطع برق، باتری ها یا ژنراتور ها باید فوراً وارد مدار شوند.
- انطباق با استاندارد ها: استاندارد های بین المللی مانند NFPA 72 الزامات سختگیرانهای برای منابع تغذیه دارند.

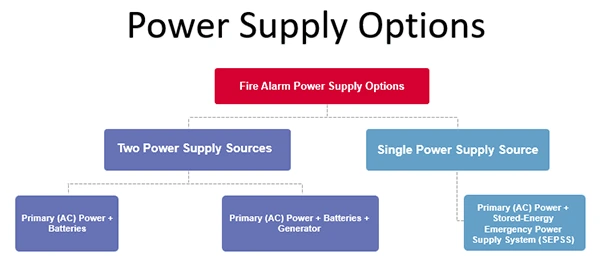

انواع منبع تغذیه سیستم اعلام حریق
برای تأمین انرژی مورد نیاز سیستم های اعلام حریق، دو نوع منبع تغذیه وجود دارد: منبع تغذیه اولیه و منبع تغذیه ثانویه. در ادامه، هر یک از این گزینه ها را به بررسی میکنیم.

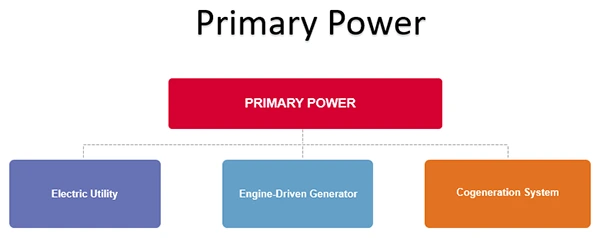

منبع تغذیه اولیه
منابع تغذیه اولیه، توان اصلی سیستم اعلام حریق را در شرایط عادی تأمین میکنند. این منابع شامل موارد زیر هستند:
- برق شهری: متداول ترین منبع تغذیه که از طریق شرکت برق منطقه ای تأمین میشود.
- ژنراتور های موتور محور: این ژنراتورها باید مطابق با استاندارد NFPA 72 طراحی شوند و برای پروژههای بزرگ مناسب هستند.
- سیستم های تولید همزمان (Cogeneration): این سیستمها بهطور همزمان برق و حرارت تولید میکنند و در برخی تأسیسات صنعتی استفاده میشوند.
- سیستم منبع تغذیه اضطراری ذخیره انرژی (SEPSS): یک راهحل پیشرفته که هم بهعنوان منبع اولیه و هم ثانویه عمل میکند.
منبع تغذیه ثانویه
منابع تغذیه ثانویه در صورت قطع منبع اولیه وارد مدار میشوند و شامل موارد زیر هستند:
- باتری های پشتیبان: رایج ترین نوع منبع تغذیه ثانویه که معمولاً از نوع سرب-اسید تنظیمشده با سوپاپ (VRLA) هستند.
- ژنراتور های اضطراری: این ژنراتور ها مطابق با استاندارد NFPA 110 طراحی شده و از طریق سوئیچ انتقال خودکار (ATS) به سیستم متصل میشوند.

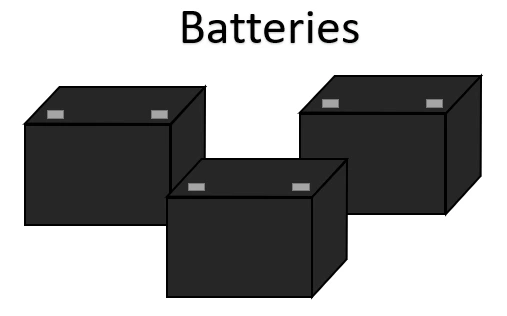

باتری های پشتیبان سیستم اعلام حریق
باتری های پشتیبان یکی از مهم ترین اجزای منبع تغذیه ثانویه هستند. این باتری ها معمولاً در محفظه واحد کنترل اعلام حریق یا در جعبهای جداگانه قرار میگیرند. طبق استاندارد NFPA 72، باتریها باید:
- سیستم را به مدت 24 ساعت در حالت آماده بهکار (Standby) و 5 دقیقه در حالت هشدار (Alarm) پشتیبانی کنند.
- در سیستم های مجهز به EVACS، باتری ها باید 15 دقیقه در حالت هشدار علاوه بر 24 ساعت آماده بهکار را تأمین کنند.
ویژگی باتری VRLA
- عمر مفید: معمولاً بین 3 تا 5 سال (بسته به شرایط نگهداری).
- نگهداری کم: این باتری ها نیازی به افزودن الکترولیت ندارند.
- ایمنی بالا: طراحی تنظیمشده با سوپاپ از نشت اسید جلوگیری میکند.
نکات انتخاب باتری
ژنراتورهای اضطراری برای سیستم اعلام حریق
در پروژه های بزرگ مانند بیمارستان ها، مراکز داده، یا ساختمان های تجاری، ژنراتور های اضطراری به عنوان منبع تغذیه ثانویه استفاده میشوند. این ژنراتور ها باید:
- مطابق با استاندارد NFPA 110 طراحی و نگهداری شوند.
- از طریق سوئیچ انتقال خودکار (ATS) به سیستم متصل شوند تا در کمتر از 10 ثانیه فعال شوند.

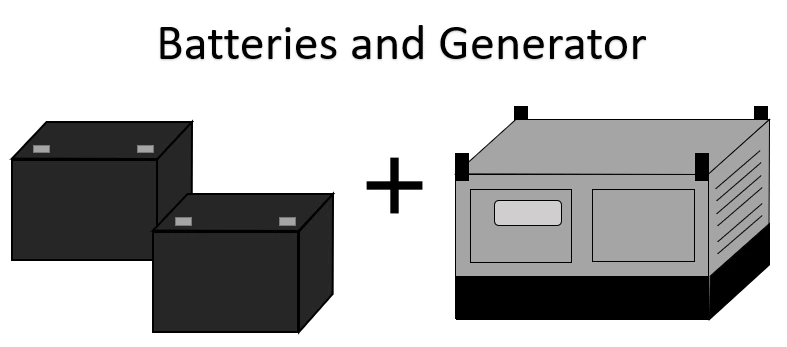

با این حال، حتی در صورت استفاده از ژنراتور، وجود باتریهای پشتیبان با ظرفیت حداقل 4 ساعت در حالت آماده بهکار الزامی است. این امر برای پوشش تأخیر احتمالی در راهاندازی ژنراتور ضروری است.
سیستم منبع تغذیه اضطراری ذخیره انرژی (SEPSS)
SEPSS یا منبع تغذیه بدون وقفه (UPS) یک راه حل مدرن برای تأمین انرژی سیستم های اعلام حریق است. این سیستم ها:
- حداقل 24 ساعت ظرفیت باتری پشتیبان فراهم میکنند.
- باید مطابق با استاندارد NFPA 111 طراحی شوند.
- به یک منبع تغذیه اولیه معتبر مانند برق شهری یا ژنراتور محلی متصل هستند.
SEPSS برای ساختمان هایی با نیاز های پیچیده و حساس، مانند مراکز درمانی یا تأسیسات صنعتی، ایدهآل است.

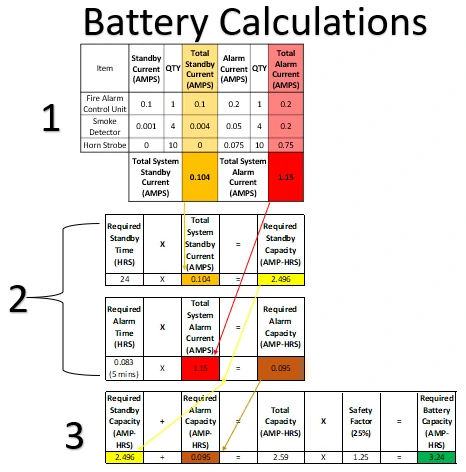

محاسبه ظرفیت باتری سیستم اعلام حریق
محاسبه دقیق ظرفیت باتری برای اطمینان از عملکرد صحیح سیستم اعلام حریق در شرایط اضطراری ضروری است. مراحل محاسبه به شرح زیر است:
محاسبه جریان کل در حالت آمادهبهکار:
- جریان آمادهبهکار هر قطعه تجهیزات (مانند حسگرها، آژیرها، و پنل کنترل) را از برگه دادههای سازنده استخراج کنید.
- جریان هر قطعه را در تعداد آن ضرب کرده و مجموع را محاسبه کنید.
محاسبه جریان کل در حالت هشدار:
- مشابه مرحله قبل، جریان هشدار هر قطعه را محاسبه کرده و جمع بزنید.
محاسبه ظرفیت آمادهبهکار:
- جریان کل آمادهبهکار را در 24 ساعت ضرب کنید تا ظرفیت به واحد آمپر-ساعت به دست آید.
محاسبه ظرفیت هشدار:
- جریان کل هشدار را در 0.083 ساعت (5 دقیقه) یا 0.25 ساعت (15 دقیقه برای EVACS) ضرب کنید.
جمع ظرفیتها و اعمال ضریب ایمنی:
- ظرفیت آمادهبهکار و هشدار را جمع کنید.
- یک ضریب ایمنی 25% اعمال کنید تا ظرفیت نهایی باتری محاسبه شود.
مثال محاسبه ظرفیت باتری
فرض کنید یک سیستم اعلام حریق با جریان آمادهبهکار 0.5 آمپر و جریان هشدار 2 آمپر دارید:
- ظرفیت آمادهبهکار: 0.5 آمپر × 24 ساعت = 12 آمپر-ساعت
- ظرفیت هشدار: 2 آمپر × 0.083 ساعت = 0.166 آمپر-ساعت
- ظرفیت کل: 12 + 0.166 = 12.166 آمپر-ساعت
- با ضریب ایمنی: 12.166 × 1.25 = 15.207 آمپر-ساعت
بنابراین، باتری با ظرفیت حداقل 15.2 آمپر-ساعت مورد نیاز است
محاسبهگر ظرفیت باتری سیستم اعلام حریق
نکات کلیدی در نصب و نگهداری منبع تغذیه
برای اطمینان از عملکرد بهینه سیستم اعلام حریق، رعایت نکات زیر ضروری است:
- محل نصب: منابع تغذیه را در محیطی خشک، خنک، و با تهویه مناسب نصب کنید.
- بازرسی دورهای: ولتاژ، آمپراژ، و وضعیت فیزیکی باتریها را بهصورت منظم بررسی کنید.
- تعویض باتری: باتری ها را هر 3 تا 5 سال تعویض کنید، حتی اگر همچنان عملکرد خوبی دارند.
- رعایت استاندارد ها: از تجهیزات تأییدشده توسط استانداردهای UL، EN 54، یا NFPA استفاده کنید.
- ثبت سوابق: تاریخ نصب و نگهداری باتری ها را ثبت کنید تا برنامه ریزی برای تعویض به موقع انجام شود.
چالشهای رایج در منابع تغذیه سیستم اعلام حریق
برخی از مشکلات رایج که ممکن است در سیستم های منبع تغذیه رخ دهد عبارتاند از:
- کاهش عمر باتری: به دلیل دمای بالا، رطوبت، یا شارژ نادرست.
- نوسانات برق شهری: که میتواند به تجهیزات آسیب برساند.
- عدم انطباق با استاندارد ها: استفاده از تجهیزات غیراستاندارد میتواند خطرناک باشد.
برای رفع این چالش ها، مشاوره با متخصصان ایمنی و استفاده از تجهیزات باکیفیت توصیه میشود.
منبع تغذیه سیستم اعلام حریق یکی از مهمترین عوامل در تضمین ایمنی ساختمان ها در برابر حریق است. انتخاب درست بین باتری های پشتیبان، ژنراتور های اضطراری، و SEPSS، همراه با محاسبات دقیق ظرفیت باتری و رعایت استاندارد های NFPA، میتواند تفاوت بین یک سیستم قابل اعتماد و یک فاجعه را رقم بزند. با سرمایه گذاری در منابع تغذیه باکیفیت و نگهداری منظم، میتوانید اطمینان حاصل کنید که سیستم اعلام حریق شما در هر شرایطی آماده حفاظت از جان و مال است.
برای اطلاعات بیشتر در مورد طراحی و اجرای سیستمهای اعلام حریق، با کارشناسان ساتیاایمن کار تماس بگیرید.
منبع: Guide to Fire Alarm Basics: Power Supplies
